ЦН-15 в Барнауле

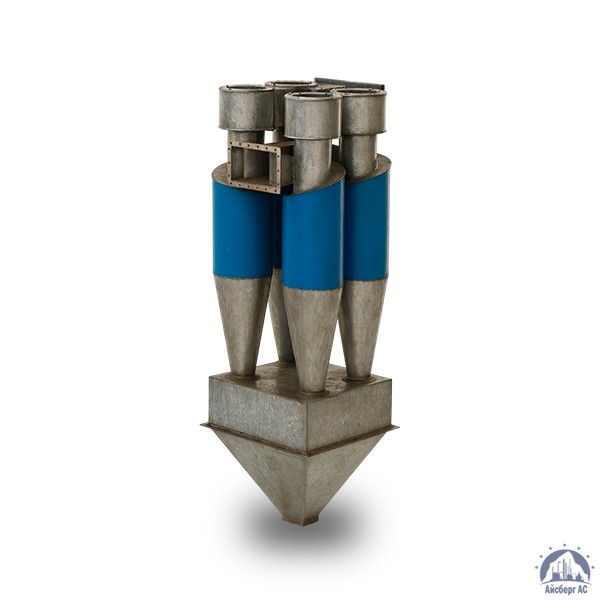

ЦН-15

Резервуары ЦН-15 разработаны для фильтрования газа сухим способом. Применяются в цехах по агломерации, сушке изделий, обжигу, в котельных на твердом топливе. Также Циклоны устанавливают на предприятиях нефтегазовой промышленности, машиностроения, энергетики.

Принцип работы ЦН-15

Очистка газа от пыли происходит за счет пирамидальной конструкции бункера и вращения потоков воздуха внутри устройства. В результате мелкие загрязнения и абразивные частички отсеиваются в специальный резервуар, который затем очищают. Производительность Циклона зависит от модели и скорости работы.
Очистку абразивной пыли рекомендуется проводить на скорости не более 2.5 м/с, для иных загрязнений можно включать ЦН-15 на максимальные 4 м/с.
Устройство, по желанию заказчика, комплектуется пылесборником в виде контейнера или "улитки".
Инерционные пылеуловители Циклон работают на основе принципа центробежной силы. Вращение, возникающее внутри корпуса, производит сепарацию частиц загрязнений, осаживая их в бункер.
Через специальный патрубок, присоединенный к газопроводу, в устройство закачивается загрязненный воздух/газ. Центробежная сила перемещает его между конусом корпуса и внутренним цилиндром. Частички пыли оседают в сепараторе, а очищенный воздух вновь поднимается вверх, выходя через отдельное отверстие.

Варианты установки

Циклоны можно монтировать двумя способами: на всасывание, и на нагнетание. В первом случае, устройство дополнительно комплектуют вентилятором, устанавливая его со стороны пылесборника-"улитки". Во втором случае, нагнетатель монтируют со стороны входного патрубка.

Производительность

Эффективность работы Циклона ЦН-15 напрямую связана с характеристиками рабочей среды и скоростью вращения. В ГОСТ 26-14-1268-75 указывается:

1. Предельная степень загрязнения газа 1000 грамм на кубический метр для слабо слипающейся пыли и не более 200 г/м³ — для среднеслипающихся частиц;
2. Очистка проводится при температуре не выше 400 градусов;
3. Заявленная эффективность очистки составляет 80%, снижаясь в обратной пропорции к размеру устройства.

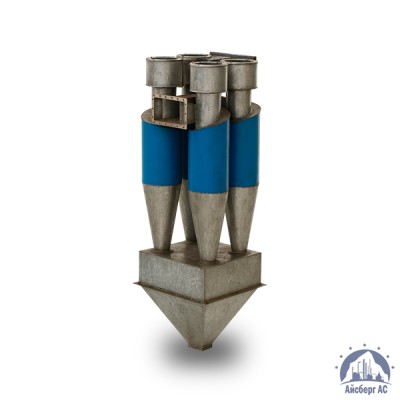

Модельный ряд представлен Циклонами от ЦН-15-200х1УП, весом 81 кг и производительностью до 400 мх/час, до ЦН-15-800х8УП, массой в 5865 кг и производительностью до 58100 мх/ч.

Применение ЦН-15

Циклоны могут монтироваться и как самостоятельные очистные сооружения, и в качестве дополнения к системам фильтрации, для грубой сепарации пыли. Все зависит от требований к качеству очистки. Если эффективность в 80% достаточная, то одиночный или групповой вариант ЦН-15 остается единственным фильтром. Чаще всего Циклоны устанавливают:

• На отопительных системах для улавливания копоти, золы и частиц твердого топлива в котельных;
• В дополнение к цехам по сушке и обжигу, для сепарации пыли;
• На производствах строительных материалов, где применяются сыпучие и мелкодисперсные компоненты в качестве исходного сырья;
• В цехах по дроблению, шлифовке и помолу породы, зерна;
• В фасовочных и транспортировочных процессах, в комплекте с грохотами и пневматическим оборудованием;
• На нефтегазовом производстве;
• В химической промышленности, в частности в цехах каталитического крекинга;
• В системах вентиляции в качестве первичного фильтра грубой очистки;
• На металлургических предприятиях;
• На заводах по машиностроению, токарных, столярных и фрезерных производствах.

Чтобы выбрать и купить ЦН-15 нужной модели, следует ориентироваться на объемы загрязненного воздуха в каждом конкретном случае. Максимальный КПД устройства сохраняется до наполнения резервуара в половину объема, а затем начинает снижаться.
